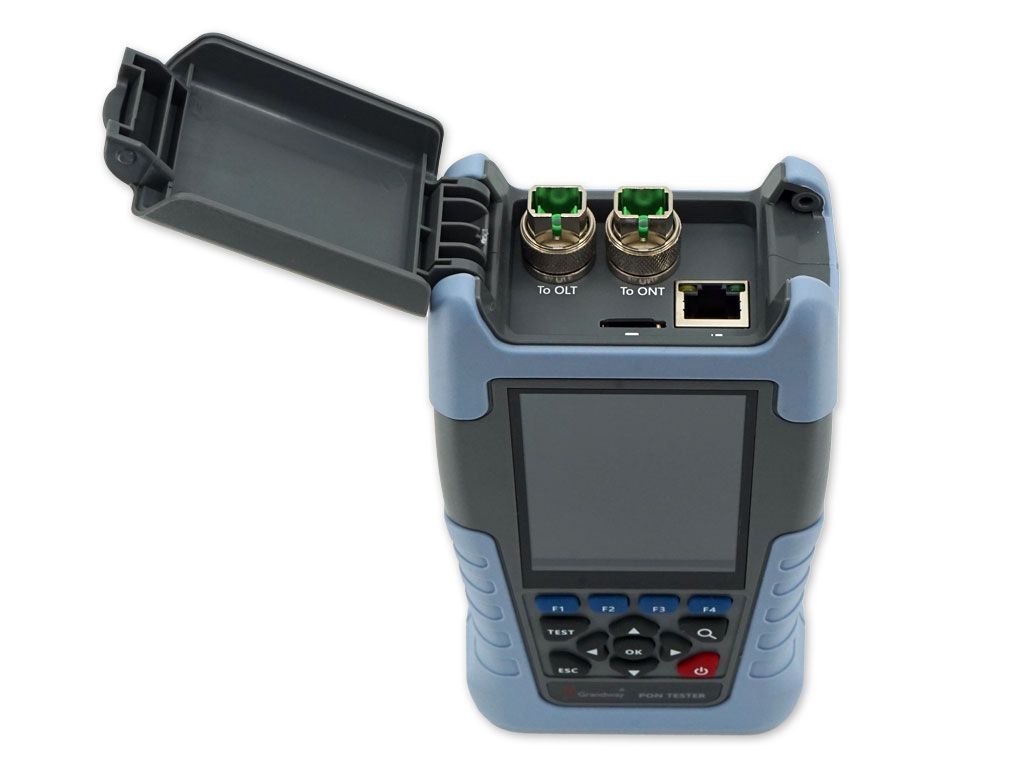

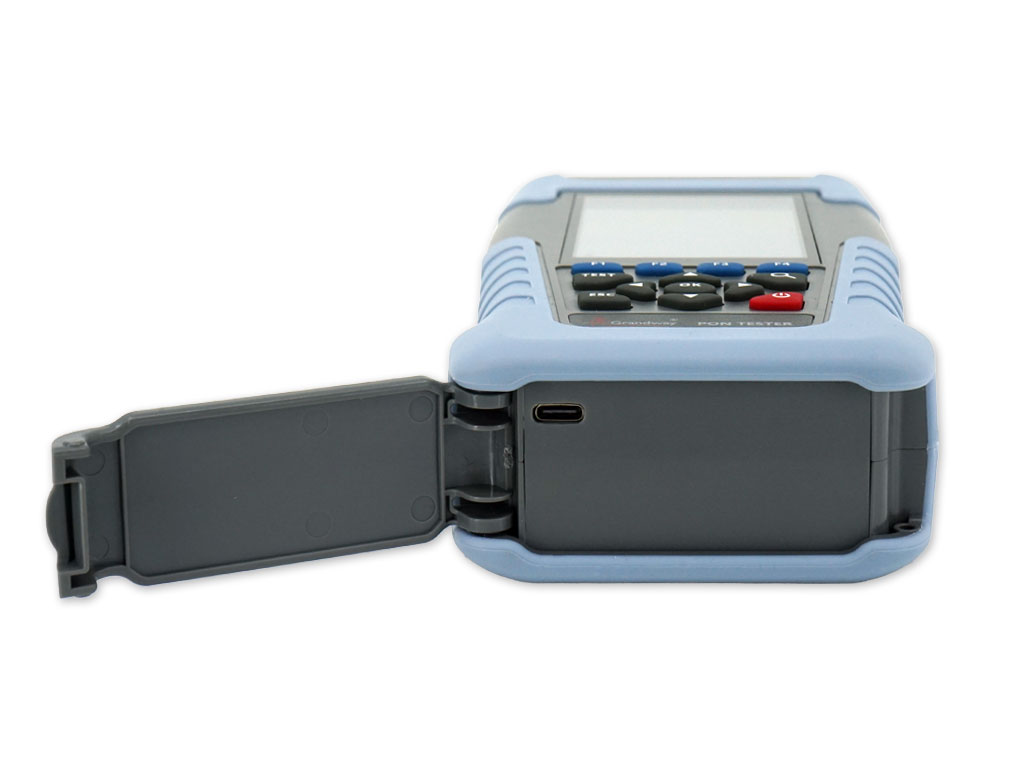

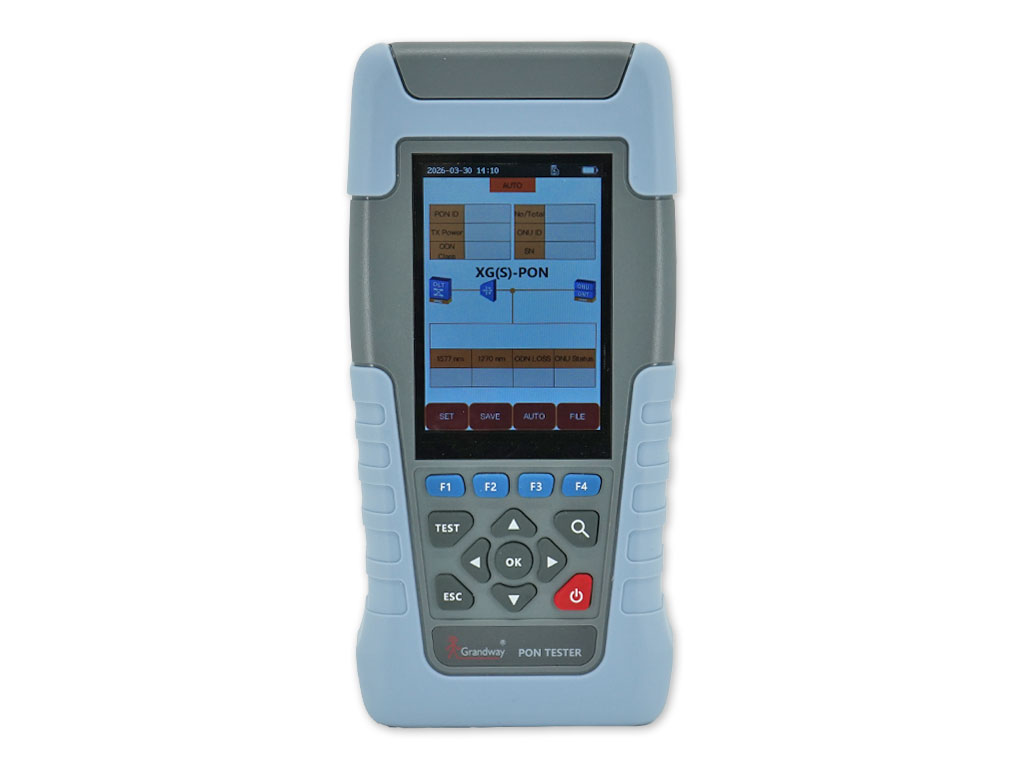

Grandway FOH-200XGS Pro XGS PON Tester

Optisches PON PowerMeter / Dämpfungsmessgerät / Pegelmessgerät mit Datenspeicher Das optische PON-Powermeter ist ein unverzichtbares Test- und Pegelmessgerät für die Installation, Wartung und Fehlersuche in passiven optischen Netzwerken (PON). Speziell entwickelt für FTTx- und FTTH-Inbetriebnahmen, ermöglicht das Gerät die gleichzeitige Messung und Validierung der drei wichtigsten Wellenlängen 1310 nm (Upstream), 1490 nm (Downstream) und 1550 nm (Video/RF).  Der integrierte Datenspeicher sorgt für eine lückenlose Dokumentation der Messergebnisse direkt auf der Baustelle. Warum dieses PON Powermeter wählen?Echtzeit-Pass-Through-Messung: Ermöglicht die gleichzeitige Analyse aller drei PON-Wellenlängen im Live-Betrieb (Burst-Mode-Messung bei 1310 nm).Integrierter Messwertspeicher: Sichern Sie Ihre Testergebnisse direkt auf dem Gerät, um sie später via USB für Abnahmeprotokolle am PC auszulesen.Klare Pass/Fail-Bewertung: Konfigurierbare Schwellenwerte zeigen dem Techniker sofort per Ampelsystem (Grün/Rot) an, ob die Pegelwerte in der Norm liegen.Robust & Baustellentauglich: Das ergonomische Gehäuse mit Stoßschutz ist perfekt für den rauen Alltag im Außendienst und Tiefbau ausgelegt. Technische Spezifikationen / Produktdetails:- für Wellenlängen: 1310nm (Upstream) / 1490nm (Downstream) / 1550nm (Video/RF)- gleichzeitige Messung aller drei Wellenlängen in PON LWL Netzen- mit Datenspeicher (per USB auslesbar)- SC/APC-Interface- Farbdisplay mit simultaner Wellenlängenanzeige- Betrieb über Netzteil (inklusive) oder Batterien (nicht im Lieferumfang enthalten)- Soft-Tragetasche mit Gurt- Bedienungsanleitung engl.FAQ:Häufige Fragen zu PON-Powermetern:Was unterscheidet ein PON-Powermeter von einem Standard-LWL-Pegelmessgerät? Ein normales LWL-Powermeter kann immer nur eine Wellenlänge isoliert messen und benötigt ein konstantes Lichtsignal. Ein PON-Powermeter wird in die aktive Leitung geschaltet (Pass-Through) und filtert die Wellenlängen 1310, 1490 und 1550 nm gleichzeitig heraus. Zudem kann es mit dem unregelmäßigen "Burst-Mode"-Signal des Upstreams (1310 nm) umgehen, das entsteht, wenn mehrere ONTs mit dem OLT kommunizieren.Können die Messergebnisse für Abnahmeprotokolle exportiert werden? Ja. Das FMT-PM-PON20 verfügt über einen internen Speicher. Die gespeicherten Pegelwerte können nach den Messungen im Feld einfach per USB-Kabel auf einen PC oder Laptop übertragen und dort in Protokolle für den Netzbetreiber exportiert werden.Welche Anschlüsse besitzt das Messgerät? Das Gerät verfügt über SC/APC Interfaces und kann mittels Adapterkabeln (hier im Shop bestellbar) leicht auf andere Steckertypen (z.B. LC/APC) adaptiert werden, sodass es flexibel an die gängigsten Glasfaser-Steckertypen im FTTH-Bereich (wie SC/APC oder LC/APC über entsprechende Messkabel) angepasst werden kann. Tip:Achten Sie bei der Messung immer auf saubere Steckverbinder und Ports. Hierfür finden Sie bei uns im Shop diverse Reinigungstool wie z.B. Click Cleaner oder komplette LWL Reinigungssets.

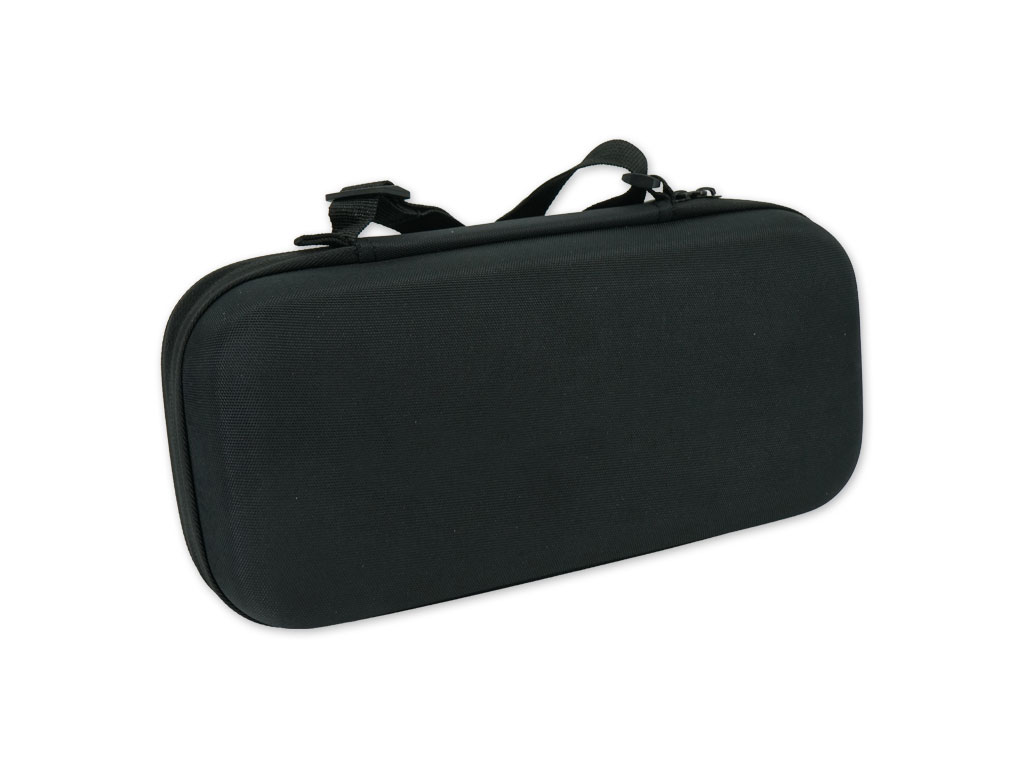

Bidirektionales LWL Loss Test-Set (2 Geräte) und ORL Tester Das ideale Messgeräteset für FTTx, LAN und CATV Netzwerke.- All-in-one: Stabilisierte Lightsource + optisches PowerMeter + optischer Return-Loss-Tester + OLT + Längenermittlung- für schnelle beidseitige Messung von Dämpfung und Return Loss- bidirektionale Dämpfungs- und ORL-Messung der Wellenlängen: 1310/1550/1625nm in nur einem Messvorgang - integrierte Laser Source: SC/APC 1310/1550/1625nm- integriertes Powermeter: SC/PC 850/1300/1310/1490/1550/1625nm Messbereich: -70 bis +10dBm (-60 bis + 10dBm@850nm)- automatische Wellenlängenerkennung (AutoID)- Power Monitoring- Pass/Fail Bewertung- Remote Referenzwertsetzung- Schnellstart- hochauflösender Farb-LCD- mit Datenspeicher für 1000 Messergebnisse (per USB auslesbar)- Akku für über 35 Stunden kontinuierliches Arbeiten- Laden per USB- PC-Software- Soft-Tragetasche- Bedienungsanleitung engl. Beispiel automatischer Bidirektionaler Loss und Return-Loss Test über eine Faser: Beispiel Optical Power Monitoringweitere Spezifikationen:Stabilisierte Lichtquelle:- Wellenlängen:           1310/1550/1625nm +/-20nm- Sendertyp:               FP-LD- Ausgangsleistung       > -4dBm- Stabilität:                +/- 0,05dB/15min; +/- 0,1dB/8h- Sendemodi:              CW, 270Hz, 1KHz, 2KHz Optical Power Meter:- Wellenlängen:           850/1300/1310/1490/1550/1625nm- Messbereich (dBm):   -70 ~ +10 (-60 ~ 10@850nm)- Anzeigeeinheiten:      W/mW/µW/nW/pW/dBm/dB(REF)- Empfänger:              InGaAs- Genauigkeit:            +/- 5% +/- 0,01nW (+/-0,5dBa850nm)- Auflösung:               0,01dB- AutoID:                   Automatische Wellenlängenerkennung mit ShinewayTech spezifizierten Lightsources)- Modus Identifikation:  270kHz, 1kHz, 2kHzOLT Optical Loss Test:- Link Loss Range:       50dB (1550nm, 200km)- Link Loss Genauigkeit:  +/- 0,25dB- Link Loss Test Time:  < 2 Sekunden pro WellenlängeORL Optical Return Loss Test:- ORL Range:              0-60dB (APC Stecker)- ORL Accuracy:          +/- 0,75dB@(0~50dB), +/-1,5dB@(50~60dB)- ORL Uncertainty:       +/- 0,5dB@20dBHersteller:   ShinewayTechTyp:           OLT-55XCR
