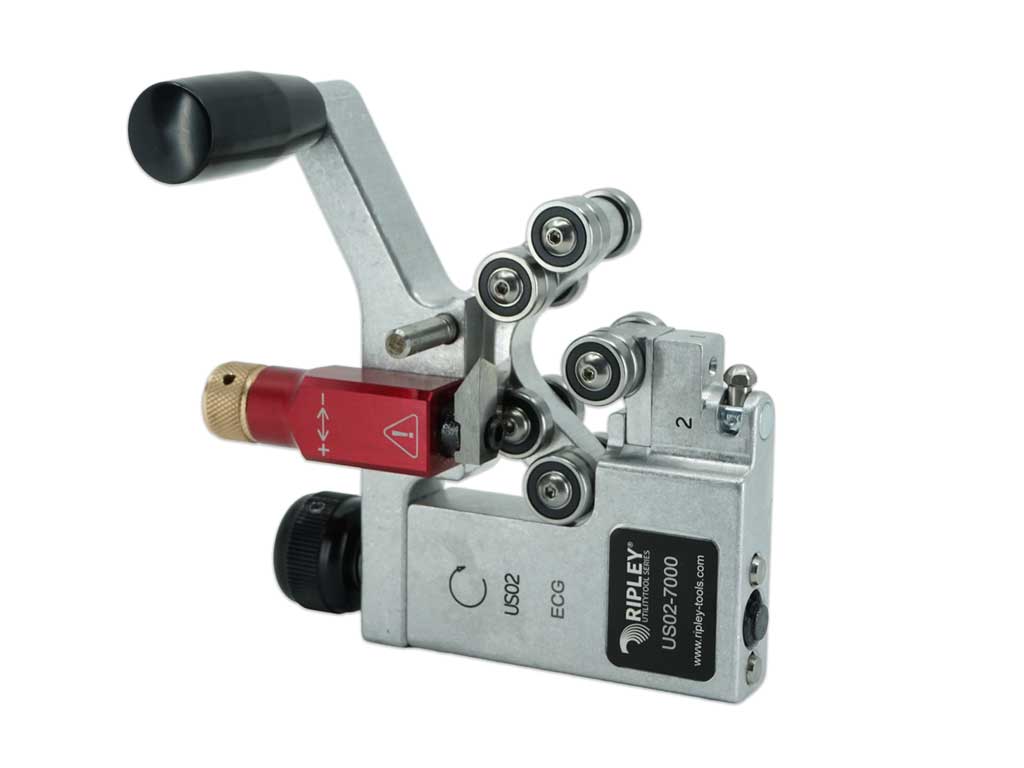

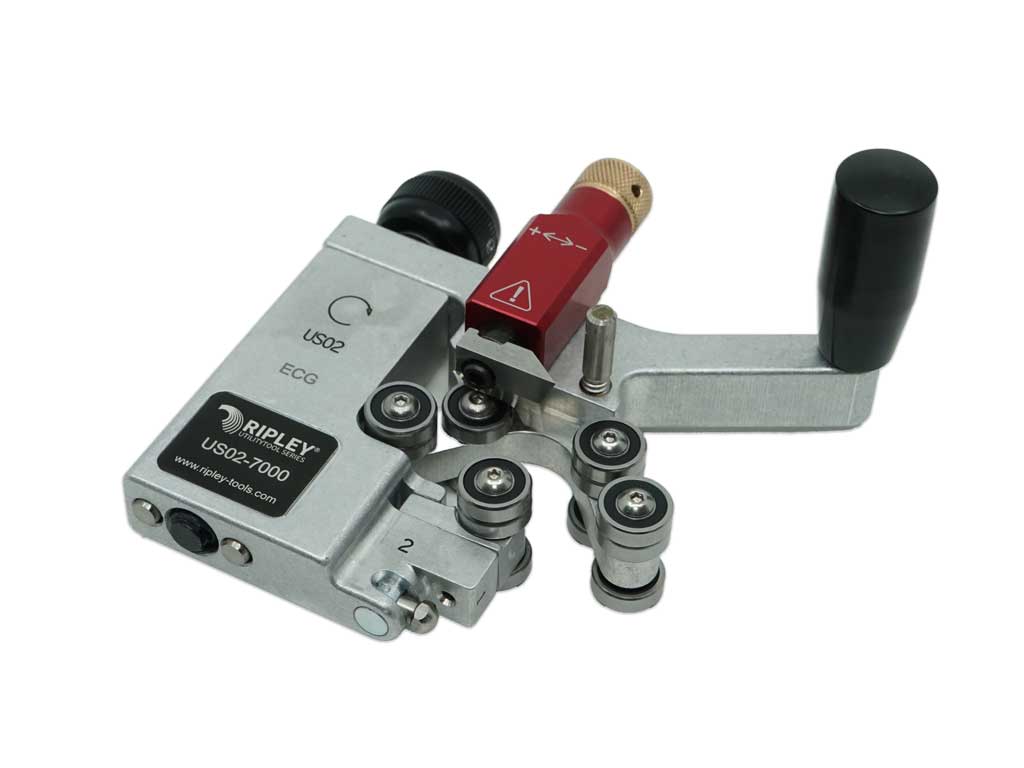

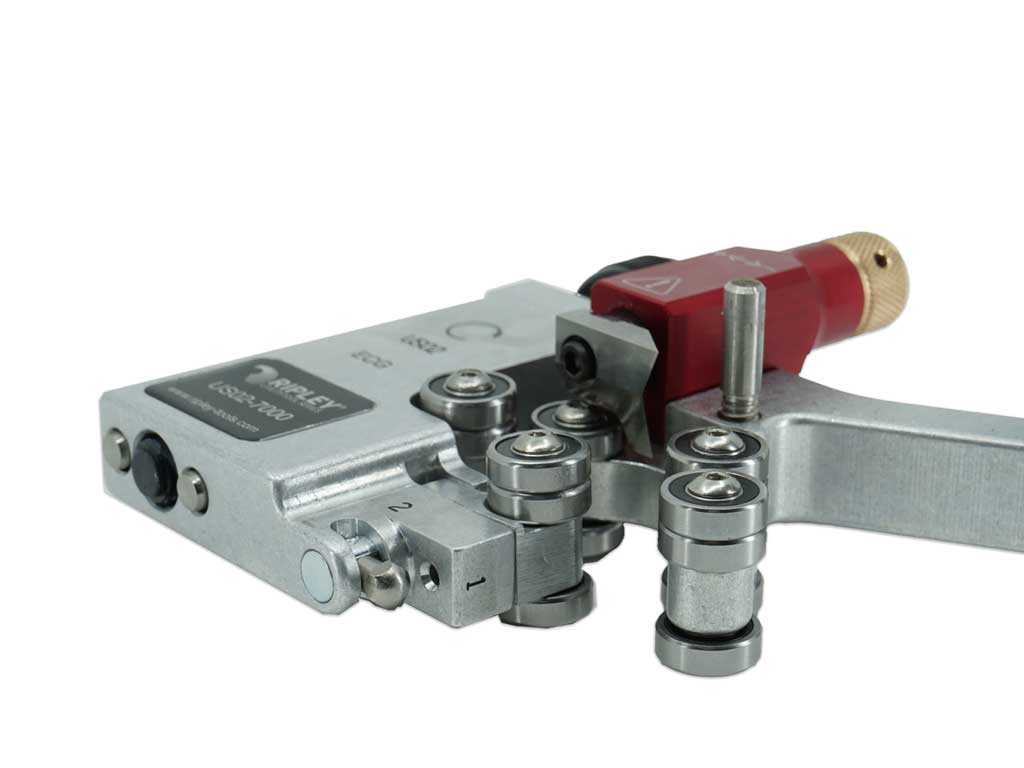

Ripley US02-7000 Leitschichtschäler 5 kV - 35 kV - Adjustable Cable Semi-Con Shaving Tool
Ripley US02-7000 Leitschichtschäler für Energiekabel 5kV - 35kV - Adjustable Cable Semi-Con Shaving Tool
T-RI-US02-7000) ist ein professionelles Präzisions-Schälwerkzeug zum sauberen und beschädigungsfreien Entfernen fest haftender, vulkanisierter Leitschichten (Semi-Con / äußere Leitschicht) an Mittel- und Hochspannungskabeln von 5 kV bis 35 kV. Mit einem verstellbaren Spannbereich für Kabeldurchmesser von 18 mm bis 60 mm ermöglicht das Werkzeug ein exaktes Schälen der Leitschicht, ohne die darunterliegende XLPE/VPE-Isolierung zu beschädigen. Der integrierte, zu- und abschaltbare Spiralvorschub erlaubt sowohl das kontinuierliche Schälen über lange Strecken als auch das präzise, rechtwinklige Absetzen am Kabelende.
Warum das Ripley US02-7000 Schälwerkzeug wählen?
Großer Anwendungsbereich (18–60 mm): Verstellbarer Führungsarm deckt Kabel isolationsseitig von 5 kV bis 35 kV zuverlässig ab.
Stufenlose Klingenfeineinstellung: Die Mikrometer-Schnitttiefeneinstellung (0 mm bis 2,4 mm) in 0,1mm Schritten garantiert eine millimetergenaue Schältiefe ohne Riefen in der primären VPE-Isolierung.
Umschaltbarer Spiralvorschub: Wechseln Sie per Hebel mühelos zwischen automatischem Spiralvorschub für lange Schälstrecken und manuellem Rundschnitt für saubere Kanten am Anschlag.
Ergonomische & Robuste Bauweise: Gehäuse aus eloxiertem Aluminium für maximale Belastbarkeit und präzise Werkzeugführung im Graben oder auf Masten.
Austauschbare Präzisionsklinge: Klinge aus gehärtetem Spezialstahl garantiert eine extrem glatte Oberflächengüte nach dem Schälvorgang.
- Kompaktes Design für präzises Entfernen der Leitschicht bis auf 30 mm (1,18″) an den Mantel heran - sowohl bei der Mittelabsetzung als auch beim Absetzen am Kabelende.
- Eine Anschlagposition sorgt für einen rechtwinkligen Abschluss der Schnittkante, sodass der Schälvorgang ohne zusätzliche Klemme abgeschlossen werden kann
Spezifikationen im Überblick
| Parameter | Technische Spezifikation |
| Hersteller / Marke | Ripley Utility Tool® |
| Modellbezeichnung | US02-7000 (Adjustable Cable Semi-Con Shaving Tool) |
| Artikelnummer (MPN) | T-RI-US02-7000 / 43440 |
| Spannungsbereich Kabel | 5 kV bis 35 kV |
| Kabeldurchmesser (über Leitschicht) | 18,0 mm bis 60,0 mm (0.71" – 2.36") |
| Max. Schnitttiefe | Stufenlos einstellbar von 0,0 mm bis 2,4 mm |
| Vorschubarten | Spiralvorschub (automatisch) & Rundschnitt (manuell) |
| Ersatzklinge |
US02-7501 (optional bestellbar) |
FAQ:
Häufige Fragen zum Ripley US02-7000 Leitschicht-Schälwerkzeug
Wofür wird das Ripley US02-7000 in der Mittelspannungsmontage benötigt? Bevor Kabelgarnituren (wie Endverschlüsse oder Verbindungsmuffen) an Mittelspannungskabeln montiert werden können, muss die äußere, fest haftende Leitschicht exakt entfernt werden. Bleiben Reste der Leitschicht stehen oder wird die darunterliegende VPE-Isolierung durch ungeeignetes Werkzeug eingeritzt, drohen Teilentladungen und spätere Kabeldurchschläge.
Wie wird ein Einkerben der VPE-Isolierung verhindert? Das US02-7000 verfügt über eine Mikrometer-Klingeneinstellung. Vor Beginn der Arbeiten wird die Klinge exakt auf die Dicke der Leitschicht eingestellt (meist 0,5 mm bis 1,2 mm). Die abgerundete Werkzeugführung gleitet sanft über das Kabel und verhindert das Abkippen oder ungewollte Tiefeinschneiden.
Können Ersatzklingen für das US02-7000 nachbestellt werden? Ja. Die Spezialklingen nutzen sich je nach Material der Leitschicht mit der Zeit ab. Bei nachlassender Schälqualität kann die Klinge einfach über die Original-Ersatzklinge ausgetauscht werden.
Hersteller: Ripley / Miller
Herstellernr.:
US02-7000
| für Kabeldurchmesser: | 18-60mm, 18mm, 19mm, 20mm, 21mm, 22mm, 23mm, 24mm, 25mm, 26mm, 27mm, 28mm, 29mm, 30mm, 31mm, 60mm |
|---|
